反冲洗污水提升泵站系统工作原理图

　　污水提升设备，是在城市用地日益紧张的前提下，城市的不断扩张和建设，迫使人们不断地向地下发展，随之而来的建筑物的污水排放也成为困扰人们生活的巨大问题，原有的地下建筑物污水排放设施由于技术落后、设备陈旧、不但故障率高，而且还要有专人定期进行清掏，对设备进行维修，也会给地下建筑物的设备造成极大的污染，因此，原有的设备早已不能适应人们日益发展需求。

　　污水提升泵站,卫生间专用污水提升器，该系列设备实现了污水的密闭排放，解决了地下建筑污水排放时的二次污染，采用污水和杂物分离技术，使得整个设备在运行过程中，实现了免清掏，同时该系列设备还有维修率低的优点，设备是现代社会消除地下建筑物污水排放二次环境污染的佳选择。

　　设备特点

　　1、不堵塞：由于采用了杂物和污水分离的技术，水泵叶轮不接触杂物，避免了泵的堵塞。

　　2、污水无倒灌：由于进水管采用双止位阀，增强了防止污水倒流的可靠性。

　　3、污水箱内无污物沉积：采用了箱底部旋流冲选，避免了污物的沉积。

　　4、水位检测可靠：水位检测控制灵敏，保证了水泵自动启停的可靠性;根据现场实际情况，以及用户的需求，可以在水位检测装置上加装自动调温设施，以免水位检测装置内部液体受温度的影响发生凝固的现象。

　　5、无污染：污水实现密闭储存和排放，污水不会外溢，无臭味，净化了周围环境。

　　6、免清掏：污水和杂物实现分离，外排时一起排出，真正实现免清掏。

　　7、提高建筑利用率：该系列产品占地面积小，节省地下室空间。

　　8、自动化控制运行：使用PLC自动控制技术的引入，可实现自动运行，故障报警提示等功能。

　　9、可自动杀菌消毒：根据用户不同场合的需求，可以进行自动杀菌消毒处理，达标后排放。

　　适合领域

　　·各类建筑物地下室的污水排放;

　　·地下室厨房及卫生间的污水排放;

　　·地铁车站、地下通道的污水排放;

　　·人防工程改建后的污水排放;

　　·市区中、小型无人操作污水输送泵站;

　　·地下商场、餐饮、浴池等服务场所的污水排放;

　　·各类卫生机构污水排放的杀菌消毒处理和达标排放。

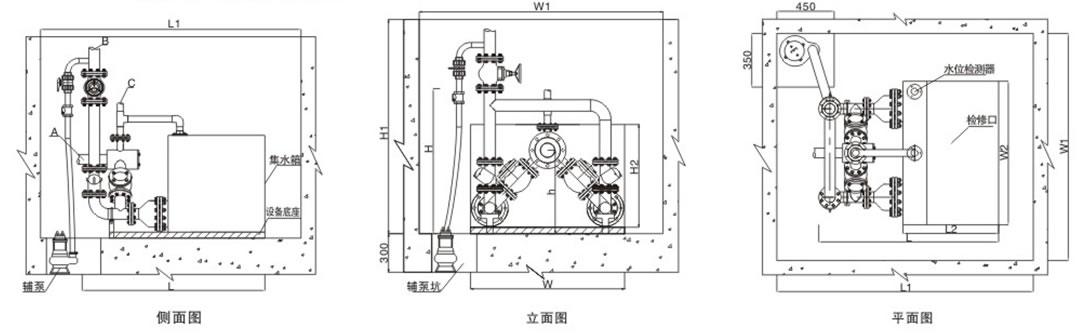

　　安装示意图

　　工作原理

　　1、污水进入分水器FSQ，由分水器FSQ分配后进入-止回阀Z1、Z2-杂物分离器F1、F2，污水中的杂物在杂物分离器中过滤分离暂存在F1、F2内，被过滤后的污水进入储水箱CS内;

　　2、当CS内污水达到设定高度时，自动控制系统启动污水泵M1排除水箱中的污水，利用排除污水的压力将暂存在F1中的杂物冲出，经Z3排放至污水管道，此时污水的排除压力会将Z1关闭;

　　3、当M1和Z1管道系统工作时，M2停止，污水通过Z2管道流入水箱，并通过F2分离杂物;

　　4、当水箱中污水降到设定水位时，M1自动停止工作;

　　5、当水箱中的水位再次达到设定高度时，自动控制系统启动污水泵M2排除水箱中污水，利用排出的污水压力将暂存在F2中的杂物冲出，经Z4排放至污水管道，此时污水的压力将Z2关闭，当储水箱水位降到设定水位下限时，M2自动关闭，停止工作;

　　6、自动控制系统使M1、M2交替运行，重复进行上述工作;

　　7、在双泵设备中有两套独立的杂物分离器，因此两台水泵在全自动控制下交替运行时，不会影响污水继续流入，地下室用水设施可连续正常使用; 污水提升器,JYPW污水提升泵站,卫生间专用污水提升器。

　　8、当污水需要进行杀菌处理时，该设备可加装一套自动投药和搅拌装置，实现自动对污水杀菌消毒处理，使污水达标排放。

　　设备分类(双泵式)

　　对于地下室面积较大，又作为公共场所使用，如地下商铺、餐厅、停车场以及地铁站等综合性建筑物地下室污水排放，应考虑选用双泵排污设备。该系列设备在全自动控制下，实现双泵交替工作，互为备用，而且在一个泵运行时，不影响污水的继续流入。

　　多泵式：

　　对于在短时间集中排放污水场合，如洗浴中心、游泳馆、过街地下通道等，可考虑选用多泵式设备，因多泵设备储存污水容量较大，瞬间可以接纳大量污水，实现连续不断的外排污水，满足大量污水排放及时的需求。

　　内置式

　　当地下室面积狭小，并且地下室可能还有其它污水产生时，建议使用水泵内置式安装设备

　　1)、设备坑内安装：放符合设备的同层需排水时，必须安装在预留的设备坑内

　　2)、同层地面安装：放置设备的同层没有污水产生时，只需要排出上层产生污水时，应 在地面上预制设备基座，然后将设备安装在基座上，现场没有条件时也可以直接将设备安装在同层地面上。

　　外置式

　　当地下室面积足够大时，并且地面无其他积水产生时，可选用水泵外置式的设备，将设备直接固定在底层的地面即可。

　　辅助水泵的配置

　　当设备安装在设备坑内时，设备应配置一台辅助水泵，目的是为了便于排出意外产生的积水，辅助水泵安装在设备旁边的预制集水槽内。
